Единични излъчватели

Лазерният диод с един емитер е лазерен диод с проста структура и само един лазерен емитер. Този лазерен диод обикновено се състои от pn преход и активен слой и генерира лазерна светлина чрез инжектиране на ток. Лазерните диоди с един емитер имат характеристиките на малък размер, леко тегло и висока ефективност и се използват широко в различни области като оптична комуникация, медицинско лечение, сензори, съхранение на данни и др.

Лазерните диоди с единичен излъчвател са вид лазерен диод, който има единична излъчваща област, известна също като единичен ръб, за излъчване на светлина, и съдържа само един лазерен диод на пакет. Лазерните диоди с единичен излъчвател са лазерни диоди, излъчващи по ръба-, където излъчващият участък в предната страна има формата на широка ивица с размери напр.. 1μm × 100μm.

ЗА-монтиране

C-Mount

F-Монтаж

Лазерните диоди с единичен излъчвател се предлагат в ултравиолетови (UV), виолетови, сини, червени и инфрачервени вълни. Изходната мощност варира от mWs при едномодовите лазерни диоди до ватове при многомодовите излъчватели и VCSELS. Има много различни пакети, от които можете да избирате, включително чип на submount COS, C-mount, F-mount и различни TO-can и HHL пакети. Могат да бъдат разработени алтернативни дължини на вълните и персонализирани опции за опаковане, за да отговорят на вашите уникални изисквания.

COS лазерен диод

ДА-МОЖЕ лазерен диод

C-монтиран лазерен диод

F-монтиран лазерен диод

‌Основната разлика между лазерен диод с един емитер и лазерен диод с една лента се крие в режима на излъчване и характеристиките на лъча. ‌

Режим на излъчване

Лазерен диод с един емитер: Този тип лазерен диод произвежда един лъч, който обикновено се използва в приложения, които изискват висока точност и висока разделителна способност. Има високо качество на лъча, малък диаметър на лъча, малък ъгъл на отклонение и силна способност за фокусиране. ‌

Лазерен диод с една лента: Този тип лазерен диод произвежда множество лъчи, които обикновено се използват в приложения, които изискват равномерно нагряване на голяма площ. Неговият режим на лъч е сложен, качеството на лъча е относително ниско, но равномерността на лъча е добра. ‌

Характеристики на лъча

Лазерен диод с един емитер: Качеството на лъча е изключително високо, което е подходящо за приложения, които изискват висока прецизност и висока разделителна способност, като рязане, заваряване и маркиране в индустриалното производство. ‌

Лазерен диод с една лента: Еднородността на лъча е добра, което е подходящо за общи приложения, които изискват еднородност на качеството на лъча и ниска цена, като лазерно рязане, заваряване и др.

Сценарии за приложение

Лазерен диод с един емитер: Широко използван в приложения, които изискват висока прецизност и висока разделителна способност, като комуникационни системи с оптични влакна, производство на прецизни инструменти и др. ‌

Еднолентов лазерен диод: Подходящ за общи приложения, които изискват еднакво качество на лъча и ниска цена, като комуникация на къси-разстояния, отопление на големи-площи и др. ‌

В обобщение, съществуват значителни разлики в режима на излъчване и характеристиките на лъча между лазерен диод с един емитер и лазерен диод с една лента, които определят тяхната приложимост в различни сценарии на приложение.

Пакетът от лазерен диод с един емитер включва главно следното:

‌ДО пакет‌:

Пакет ‌TO38 (3,8 mm)‌: Този тип лазерен диод има малък размер и е подходящ за приложения, които изискват малък размер.

Пакет ‌TO18 (5,6 mm)‌: Малко по-голям по размер, подходящ за приложения, които изискват средна мощност.

Пакет ‌TO5 (9 mm)‌: По-голям по размер, подходящ за приложения, които изискват по-висока мощност.

‌Пакет TO3‌: Този пакет също е сравнително често срещан и е подходящ за специфични изисквания на приложението.

‌C-mount, F-mount package‌: Тези пакети са подходящи за специфични оптични системи и имат различен външен вид и методи на инсталиране‌.

‌Връзка мощност и обем‌: Най-общо казано, колкото по-голям е опакованият обем, толкова по-голяма е мощността на лазерния диод. Следователно, когато избирате пакет, е необходимо да решите кой пакет да използвате въз основа на специфичните изисквания на приложението‌.

Тези пакети имат свои собствени характеристики и са подходящи за различни сценарии на приложение и изисквания за захранване. Изборът на правилния пакет е от решаващо значение за осигуряване на производителност и стабилност на лазерния диод.

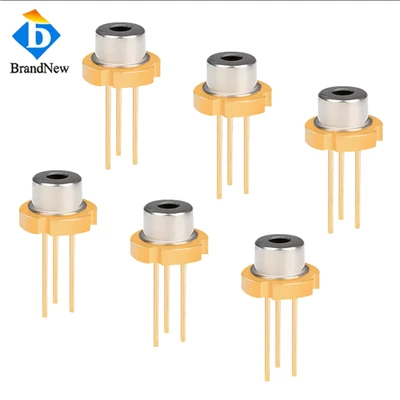

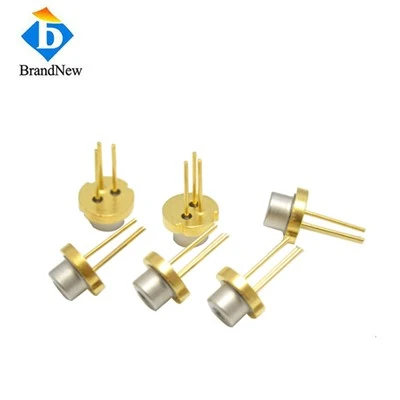

Различни опаковъчни форми‌: TO лазерните диоди се предлагат в различни опаковъчни форми, като TO38, TO18, TO5 и TO3. Колкото по-голям е размерът на пакета, толкова по-голяма е мощността‌.

‌Wide power range‌: TO laser diodes range from low power to high power. Low-power laser diodes are usually used for power levels of 1 W or less, and the commonly used package is the TO-Can type, which is available in a 5.6 mm or 9 mm diameter base‌. For higher power laser diodes (>1 W), се използва пакетът TO-3‌.

‌Вътрешна структура‌: Лазерните диоди TO обикновено включват фотодиод за наблюдение за наблюдение на изходния лъч на задната страна на лазерния диод, за да се поддържа постоянно ниво на мощност‌.

‌Широки области на приложение‌: лазерните диоди TO се представят добре при високо-комуникации на данни и тяхната честота на изходна модулация може да достигне до няколко гигахерца чрез модулиране на тока на задвижване‌. В допълнение, те се използват широко в области като лидари и сензори, тъй като тяхната миниатюризация, ниска цена и висока производителност опростяват дизайна на системата и подобряват надеждността.

‌Технически предимства‌: лазерните диоди TO имат висока кохерентност и монохроматичност, което ги прави отлични в холографията и други приложения, които изискват висока кохерентност‌. В допълнение, те също имат висока оптична плътност и малък размер на петна, което им дава значителни предимства при фокусиране и обработка на материали.

Тези характеристики правят лазерните диоди TO превъзходни в различни приложения, от комуникационно оборудване с ниска-енергия до промишлени приложения с висока{1}}мощност, с уникални предимства и сценарии за приложение.

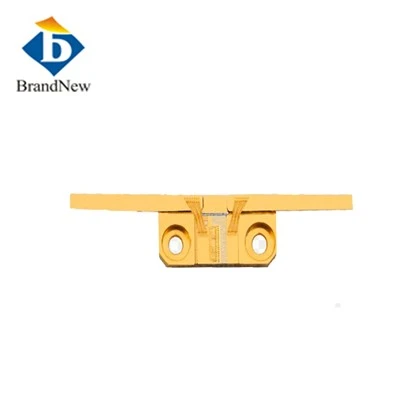

Основните характеристики на лазерните диоди F-Mount включват техните оптични свойства, опаковка, сценарии на приложение и сравнение с други опаковки. ‌

Оптични свойства

F-Лазерните диоди с монтиране имат висока кохерентност и характеристики на една дължина на вълната, което позволява изходът им да бъде фокусиран до размер на дифракционно-ограничено петно. Размерът на петното зависи от дължината на вълната на лазера. Колкото по-къса е дължината на вълната, толкова по-малко е петното, което е особено важно при съхранение с висока-плътност. ‌

Опаковка

Лазерните диоди F-Mount обикновено са опаковани в F-Mount. Тази опаковка е подходяща за различни приложения, особено такива, които изискват високо-прецизно подравняване. F-Пакетите за монтиране обикновено включват резбован интерфейс за лесно свързване с оптични системи. ‌

Сценарии за приложение

F-Лазерните диоди са подходящи за приложения, които изискват високо-прецизно подравняване и висока-изходна мощност. Поради тяхната висока кохерентност и характеристики на една дължина на вълната, те се използват широко в оптични измервания, лазерна обработка, инструменти за научни изследвания и други области. ‌

Сравнение с други опаковъчни форми

В сравнение с лазерните диоди в други форми на опаковане, F-лазерните диоди имат предимства по отношение на оптичното представяне и удобството при инсталиране. Например, в сравнение с опаковката TO-Can, опаковката F-Mount осигурява по-добра точност на подравняване и по-стабилна изходна мощност. Освен това опаковката на F-Mount обикновено съдържа повече механизми за регулиране за адаптиране към различни изисквания на приложението‌.

В обобщение, лазерните диоди F-Mount се представят добре в оптичните и индустриалните полета със своята висока кохерентност, характеристики на една дължина на вълната, прецизна форма на опаковка и широк диапазон от сценарии за приложение.

‌ Основните характеристики на лазерните диоди C-Mount включват възможност за работа с висока мощност, подходяща за лазерни диоди с висока-мощност, сложна структура, включително компоненти като лещи, регулиране на фокуса и аксесоари‌‌.

Подробни характеристики

‌Възможност за работа с висока мощност‌: Дизайнът на пакета C-Mount може да издържи на по-висока мощност и е подходящ за сценарии на приложение, които изискват висока мощност.

‌Комплексна структура‌: Пакетът C-Mount съдържа компоненти като лещи, настройка на фокуса и аксесоари, което прави структурата му относително сложна, но осигурява повече функции и гъвкавост.

‌Подходящ за високо-мощни лазерни диоди‌: Благодарение на своята способност за работа с висока мощност, пакетът C-Mount е особено подходящ за високо-мощни лазерни диоди и може да отговори на нуждите на високо-мощни приложения.

Сценарии за приложение

Благодарение на възможностите си за работа с висока мощност и сложния структурен дизайн, лазерните диоди C-Mount се използват широко в сценарии, които изискват висока изходна мощност, като промишлена обработка, медицинско оборудване, инструменти за научни изследвания и др.‌

Лазерните диоди с един емитер могат да бъдат оборудвани с FAC леща. ‌

Светлината, излъчвана от високо{0}}мощен лазерен диод, е елипсовидна, с голям ъгъл на отклонение, наречен бърза ос, и малък ъгъл на отклонение, наречен бавна ос.

FAC лещите се използват за ефективно колимиране на големи ъгли на дивергенция чрез лещи. Имаме история на клиенти, които ги използват в индустриални лазери, помпени лазери за оптични комуникации, оптични усилватели и автомобилни LiDAR.

Лещите FAC (Fast-Axis Collimation Lens) се използват главно за колимиране на лъча, излъчван от лазерни диоди. Особено при високо{2}}мощните лазерни диоди, FAC лещите могат ефективно да намалят ъгъла на отклонение по бързата ос и да подобрят насочеността и колимацията на лъча. секс. Такива лещи обикновено се използват в приложения като промишлени лазери, помпени лазери за оптични комуникации, оптични усилватели и автомобилни LiDAR‌.

По-конкретно, FAC лещата прави лъча, излъчван от лазерния диод, по-концентриран чрез ефективно колимиране на по-голям ъгъл на отклонение, намалявайки разсейването и загубата на лъча по време на предаване, като по този начин подобрява цялостната производителност и ефективност на системата. Добавянето на FAC леща към един-тръбен лазерен диод може значително да подобри качеството на лъча и е подходящо за приложения, изискващи висока насоченост и малък ъгъл на отклонение.

Лазерният диод с един емитер е полупроводниково устройство, което преобразува електрическата енергия директно в лазерна светлина. Той има характеристиките на малък размер, висока ефективност и бърза скорост на реакция и се използва широко в много области. ‌

Оптична-комуникация

Лазерният диод с един емитер играе основна роля в -оптичната комуникация, тъй като може да излъчва монохроматичен и силно кохерентен лазерен лъч, който е подходящ за-разстояние и високо-скоростно предаване на данни. Основните приложения включват предавател във влакнесто-оптична комуникационна връзка на центрове за данни и телекомуникационни мрежи и оптично предаване на сигнал във влакнесто-до--дома (FTTH) технология‌.

Лазерен печат и сканиране

Лазерният диод с един емитер е важен компонент на лазерните принтери и скенери за баркод. При лазерните принтери лазерният лъч сканира барабана за изображения, за да генерира електростатично изображение, което привлича тонера за печат върху хартия; в скенерите за баркод лазерът сканира баркода, за да декодира информация, която се използва широко в областта на търговията на дребно, логистиката и индустриалната автоматизация‌.

Медицинско оборудване

В областта на медицината лазерният диод с единичен емитер се използва в офталмологичната хирургия, стоматологичното лечение и лечението на кожата, като хирургия за корекция на зрението, премахване на белези и т.н. Освен това те се използват и за биосензиране за откриване на биологични индикатори като кръвна захар и кислород в кръвта.

Индустриална обработка

Лазерен диод с един емитер се използва за прецизно рязане, заваряване, щанцоване и гравиране в промишлената обработка. В сравнение с традиционните механични методи, лазерната обработка има по-висока прецизност и ефективност и е подходяща за фина обработка на материали като метали и пластмаси.

Средният експлоатационен живот на лазерния диод с един емитер надхвърля 10 000 часа‌, а експлоатационният живот на някои-продукти от висок клас дори може да достигне повече от 20 000 часа. Този брой се изчислява въз основа на времевата точка, когато изходната оптична мощност за първи път намалява при продължителна употреба‌.

Основните фактори, които влияят върху живота на лазерните диоди, включват материали и процеси, среда на използване и т.н. Високо{1}}качествените материали и отличните производствени процеси могат значително да удължат живота на лазерния диод, докато високата температура, влажността, прекомерният ток, прекомерната мощност и дългосрочната-продължителна работа могат да съкратят живота на лазерния диод‌.

За да се удължи живота на лазерния диод, могат да се предприемат следните мерки:

Контролирайте тока и мощността‌, за да избегнете превишаване на мощността на лазерния диод.

‌Поддържайте стабилна работна температура‌ и избягвайте прегряване или ниски температури.

Предотвратете абсорбирането на влага‌, излагането на силна светлина или прекомерна вибрация.

Чрез цялостно разглеждане на материалите, процесите, средата на използване и други фактори и възприемането на разумни методи за използване и поддръжка, експлоатационният живот и работната ефективност на лазерните диоди могат да бъдат ефективно удължени‌.

Поддържайте приложения в твърдо{0}}лазерно изпомпване, термична обработка, отбрана, медицина и научни изследвания с тези уникални източници с единични емитери с висока мощност. Активирайте MOPA и диодни лазерни приложения с външна кухина чрез използване на конусовидни усилватели с един-режим с висока-мощност. Използвайте много-модови единични излъчватели за твърдо{6}}лазерно изпомпване, защита и медицина.

Brandnew Technology, един от водещите производители и доставчици на диодни лазери в Китай, има професионална фабрика, която произвежда висококачествени лазерни диоди с един емитер и продава на конкурентни цени. Добре дошли в търговията на едро с нашите продукти, произведени в Китай.
