Вертикален подреден лазерен диод

Вертикално подреден лазерен диод се състои от многобройни диодни лазерни ленти, подредени вертикално, като всяка работи последователно. Това разположение позволява по-малък отпечатък и по-компактен дизайн. Освен това оптиката за оформяне на лъча може да бъде прикрепена към диодния стек за оформяне на лъча и колимационни лещи, за да фокусират отделните изходни лъчи в единичен изходен лъч с висока мощност (както при директните диодни лазери).

Макро канал

Микро канал

VCSEL стек

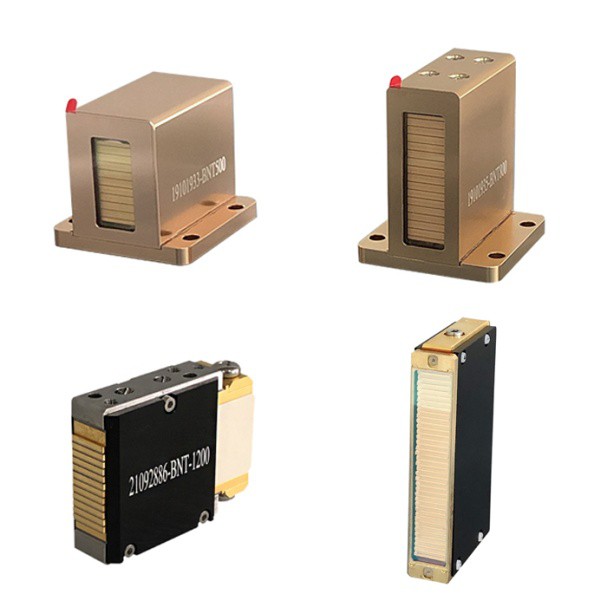

Вертикално подредените лазерни диоди от BrandNew са високомощни, активно охлаждани лазерни стекове с колимация, предназначени за приложения като изпомпване на твърдотелни и влакнести лазери, обработка на материали, а вертикално подредените лазерни диоди са ключови компоненти, използвани за лазерна епилация, лазер възстановяване на кожата, намаляване на бръчките и офталмология, фотодинамична терапия, за да назовем само няколко.

Лазерната матрица Vertical Stack работи, като използва науката за полупроводниците и специален полупроводников материал за производство на лазерна светлина. В лазерния диод този материал е направен по такъв начин, че има повече възбудени електрони, отколкото отпуснати електрони, което кара възбудените електрони да лазерират, когато лазерната решетка с вертикален стек се успокои. Това създава фокусирана монохроматична светлина, наречена лазер. Думата "диод" в "лазерен диод" означава, че той е направен като определено основно полупроводниково устройство, наречено диод с pn преход, чрез подреждане на два полупроводникови материала заедно по специален начин, за да се създадат правилните условия за лазерно излъчване. Вертикалната стекова лазерна матрица е като група от лазерни диоди, работещи заедно в пакет или масив. Настройката на лазерен масив с вертикален стек прави комбинирания лазер по-силен и по-мощен. Вертикалната стекова лазерна решетка е важно устройство, което използва оптично усилваща среда и резонансни кухини за производство на светлина. Дизайнът на тези компоненти е от решаващо значение за съвременните лазери. Показана е схема на лазерна кухина, включително допълнителен селективен филтър за режимите на кухината. Лазерен масив с вертикално подреждане, усилващата среда абсорбира радиацията, но може да я усили, използвайки входяща енергия, като по този начин произвежда светлина. Резонансната кухина поддържа множество режими и ако печалбата преодолее загубите, режимът достига прага и излъчва кохерентна светлина.

Лазерните диоди обикновено работят в близкия инфрачервен до видимия спектър, с дължини на вълните от приблизително 400 до 2000 нанометра (nm). Този диапазон на дължина на вълната е полезен за различни приложения, които изискват специфичен цвят на светлинното излъчване. Струва си да се отбележи, че специализираните лазерни диоди могат да се използват и извън този диапазон за специфични индустриални, научни и медицински цели.

Вземете за пример 808nm диоден лазер с масив от вертикален стек:

808nm диоден лазер с вертикален стеков масив се отнася до специфичен тип лазерен диод, който излъчва светлина при дължина на вълната приблизително 808 нанометра (nm). Това попада в близката инфрачервена област на електромагнитния спектър. 808nm диоден лазер с вертикална стекова матрица представлява дължината на вълната на лазерния изход. 808nm диоден лазер с вертикален стек, който излъчва при тази дължина на вълната, има различни приложения, включително медицински процедури, обработка на материали, телекомуникации и научни изследвания. В областта на медицината, 808nm Vertical Stack array диоден лазер често се използва в дерматологията за епилация и лечение на кожата поради способността им да се абсорбират от меланина в космените фоликули и кожната тъкан. В допълнение, тези 808 nm диодни лазери с вертикална стекова матрица се използват в лазерни помпени системи и тяхната специфична дължина на вълната е много подходяща за определени видове твърдотелни лазери.

808nm диоден лазерен полупроводников лазерен модул с масив с вертикален стек е предназначен за приложения с диоден лазер с вертикален стек за епилация. 808nm диоден лазер с вертикална стекова матрица може да осигури до 10 лазерни ленти във вертикално подреден пакет, за да формира високомощен лазерен изход, с най-високата мощност на лазерна непрекъсната светлина на единичен лентен лазер от 100 W. Този 808nm вертикален стеков диоден лазер използва технология за подреждане на лазерни ленти с висока плътност с малко разстояние между лентите, така че модулът да може да получи лазерен изход с висока яркост, като същевременно поддържа малък размер, осигурявайки ефективна работа. 808nm вертикален стеков масив диоден лазер изходна мощност до 1000 W Компактен пакет, ефективен дизайн за разсейване на топлината Пакет без индий осигурява по-висока надеждност Макро канално водно охлаждане, без специални изисквания за качество на водата. За цялостно подобряване на производителността и мощността на високомощните полупроводникови лазери се използва технология за двустранно разсейване на топлината за оптимизиране на термичното управление и термичния дизайн на високомощни полупроводникови лазерни вертикални стекове и устройства с една лента, така че мощността на 808 nm еднолентови полупроводникови лазери в режим на работа с непрекъсната вълна достига 100 W; мощността на 808 nm 20 бара вертикални стекове достига 2000W. Като цяло имаме 760nm, 808nm,976nm, 1064nm подреден масив, който може да бъде съпоставен произволно в двувълнов или тривълнов, три вълнов подреден масив в момента е повече на пазара, като 808nm, 976nm, 1064nm като съвпадение , или 760nm, 808nm, 976nm, 1064nm, като нашата компания с четири дължини на вълната. Ние също имаме, мощността обикновено е от 300 W до хиляди вата, вариращи от 500 W, 600 W, 800 W, 1000 W, 1200 W и така нататък.

Първата стъпка в производството на диоден лазер с вертикална стекова матрица е да се проектира чип според желаната функция и да се направи чипът във вафла. Тъй като пластината се подрежда многократно от чипа, когато погледнем завършената пластина, можете да видите, че има много малки решетъчни структури, където малка решетка е еквивалентна на чип. Колкото по-голям е обемът на чипа, толкова по-малък е броят на чиповете, които могат да бъдат произведени на пластина, технологията за електронно опаковане и хардуерната структура на устройството, технологията за електронно опаковане обхваща широк диапазон, а след това прикрепените чипове и модули на веригата карта, инсталирана на системната платка. Най-общо казано, целият процес често се нарича "опаковане" или "сглобяване". Въпреки това, в полупроводниковата промишленост пакетирането на диодни лазерни полупроводникови модули с вертикален стек обикновено включва само нарязване на пластини и процеси на опаковане на ниво чип.



Лазерната решетка Vertical Stack може да работи непрекъснато или в импулсен режим, което зависи главно от избора на режим на работа и изискванията на приложението. Лазерната матрица с непрекъсната вълна с вертикален стек може да излъчва лазер за дълго време и стабилно, а изходната му мощност е стабилна. Често срещаните дължини на вълните на полупроводниковия вертикален стеков лазерен масив включват 808 nm, 976 nm, 1310 nm, 1450 nm, 1625 nm и т.н. Импулсен полупроводников лазерен масив с вертикален стек извежда лазер под формата на импулси и пиковата им мощност обикновено е висока, но средната мощност е ниска. Обичайните дължини на вълната на импулсния полупроводников лазер включват 905 nm и 1550 nm и т.н., с пикова мощност от около десетки вата. Лазерните импулси могат да бъдат много кратки, като нивото на „пикосекунда“, което означава, че времето на импулса е от порядъка на пикосекунди и 1 пикосекунда е равна на една трилионна от секундата (10E-12 секунди). Непрекъснатият източник на помпа с лазерна матрица Vertical Stack непрекъснато осигурява енергия и генерира лазерен изход за дълго време, като по този начин се получава непрекъснат лазер. Изходната мощност на непрекъснатите лазери обикновено е ниска, което е подходящо за случаи, които изискват непрекъсната работа с лазерен масив с вертикален стек (като лазерна комуникация, лазерна хирургия и др.). Непрекъснатите лазери също имат предимства. След стабилизиране на честотата може да се получи много тясна ширина на линията, която може да се използва за лазерно определяне на обхвата и фина спектроскопия.

1. Micro-Channel Vertical Stack laser array - активен режим на охлаждане

Водните канали на лазерния масив с вертикален стек и водните ленти на радиатора са много близо, обикновено около 0.15-0.2 mm, така че топлинното съпротивление е малко и ефективността на разсейване на топлината е висока. Монолитното устройство с лазерна матрица с вертикален стек има висока мощност (100 W или по-висока за работа с непрекъсната вълна и 700 W за работа с квази-непрекъсната вълна). В допълнение, радиаторът на лазерната матрица Vertical Stack действа като положителен електрод и изисква висококачествена охлаждаща вода, като дейонизирана вода.

2. Разсейване на топлината от макроканален вертикален стеков лазерен масив - активен режим на охлаждане

Подготовката на макроканалния радиатор с лазерен масив с вертикален стек може да бъде опростена и разстоянието между водния канал и лентовия радиатор може да бъде малко по-широко, обикновено повече от 0.2 mm. Водният канал с лазерна матрица с макроканален вертикален стек обикновено има проходни отвори или специализирани зъбни структури, предназначени да увеличат обменната повърхност. Макроканален вертикален стеков лазерен масив като модули за депилация, DPL модули и 10,000-ватови пръстени принадлежат към тази категория. Макроканален вертикален стеков лазерен масив Радиаторите с водни канали обикновено не се използват като проводима среда и не изискват много високо качество.

1: Лазерната епилация с вертикален стек е неинвазивна модерна технология за епилация, която може безопасно, бързо и трайно да премахне излишното окосмяване от тялото. Лазерната епилация с вертикален стек се основава на теорията за селективното фототермично действие, което позволява на лазерната решетка с вертикален стек със специфични дължини на вълната да проникне в епидермиса, без да уврежда епидермалните космени фоликули. Меланинът в косъма селективно абсорбира енергията на лазерната матрица Vertical Stack и космените фоликули се нагряват, коагулират и некротизират и косата вече не расте.

2: Пикосекундното възстановяване на белези е метод за използване на лазерен масив Vertical Stack за лечение на белези. Лазерната матрица Vertical Stack освобождава високоенергийна светлина за третиране на зоната на белега, която може ефективно да премахне белези, да изсветли пигментацията и да стимулира регенерацията на колаген.

3: Пародонтозата е хронично орално заболяване, причинено от бактериална инфекция. Лечението на периодонтални заболявания с лазерна матрица Vertical Stack е много просто и бързо. Благодарение на бактерицидния си ефект, лечението с лазерна матрица Vertical Stack може да намали броя на бактериите, които обикновено навлизат в кръвта по време на операция.

Правилният метод за използване на лазерна решетка с вертикален стек е: лещата за оформяне на лазерна решетка с вертикална стека е цилиндрична леща. Площта на входната повърхност на лазерния масив с вертикален стек е по-малка от площта на лазерната изходна повърхност на световодния кристал. Световодният кристал е правилна четириъгълна призма и малката крайна повърхност на правилната четириъгълна призма на световодния кристал е в съседство с изходния край на полупроводниковия лазер. Ъгълът между талията на страничната повърхност на равнобедрения трапец и долния ръб, съседен на лазерната оформяща леща, е по-голям от 110 градуса, което е вертикално подреден полупроводников лазер. Страничната повърхност е покрита с пълно отразяващо фолио. Охлаждащото устройство включва метална охлаждаща седалка, монтирана извън световодния кристал, а металната охлаждаща седалка е монтирана с възможност за разглобяване с метална глава за студен компрес, разположена в светлоизлъчващия край на световодния кристал. Охлаждащото устройство включва и охлаждащо устройство за охлаждане на металната охлаждаща седалка. Металната охлаждаща седалка е медна охлаждаща седалка, металната студена компресираща глава на Vertical Stack laser array е медна, а дължината и ширината на външната крайна повърхност на студената компресираща глава са съответно по-големи от дължината и ширината на края на светлинния поток на световоден кристал.

1: Поддържане на охлаждане на лазерната матрица Vertical Stack

Друг важен фактор е възможността за контрол на температурата на самия проектор, т.е. на охладителната система. Необходимо е ефективно охлаждане. Активните охлаждащи цикли осигуряват по-ефективно разсейване на топлината. В допълнение към хардуера, когато температурата на околната среда в машинното помещение е твърде висока, изходната мощност на светлината може автоматично да се регулира, за да се намали, за да се избегне претоварването на източника на лазерна светлина.

2: Сила на задвижване на лазерен масив с вертикален стек

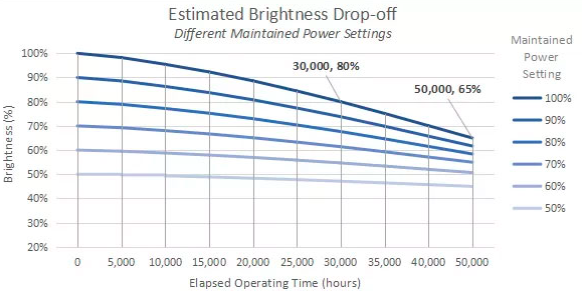

Силата на задвижване на лазерен масив с вертикален стек е по-сложен фактор. Колкото по-висока е мощността на ежедневната работа, толкова по-бърза е скоростта на разпадане. Например, в среда с температура на машинното помещение от 25 градуса, ако вертикалният стеков лазерен масив винаги работи на 100% пълна мощност, тогава след 30, 000 часа работа, неговата яркост ще намалее до 80% от първоначална максимална яркост.

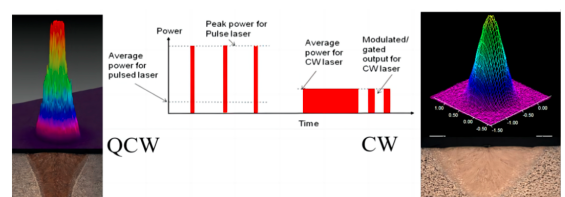

CW Vertical Stack laser array, което се превежда като „Непрекъсната вълна“, се отнася до устройства, които осигуряват непрекъснат лазерен изход по време на работа. Лазерната матрица CW Vertical Stack е известна със своята по-ниска пикова мощност и по-висока средна мощност. Когато извършвате настройка на процеса на лазерна решетка CW Vertical Stack, има няколко ключови параметъра, върху които трябва да се съсредоточите, включително формата на вълната на мощността, степента на дефокусиране, диаметъра на сърцевината на петното и скоростта на обработка. Прецизното регулиране на тези параметри е от съществено значение за постигане на оптимални резултати от обработката и за осигуряване на висока ефективност и качество на лазерния процес.

QCW Vertical Stack laser array диоден лазер, или "Quasi-Continuous Wave" лазери, работят чрез излъчване на лазерна светлина в периодичен модел. Разпределението на енергията на диодния лазер QCW Vertical Stack laser array е по-концентрирано, което означава, че те имат по-висока енергийна плътност, което води до по-голямо проникване. В металургията това разпределение на енергията създава басейн с форма на стопилка с форма на "колче" с по-голяма дълбочина и ширина, което дава QCW лазерна матрица с вертикален стек на диоден лазер значително предимство при обработката на силно отразяващи сплави, термично чувствителни материали и микровръзки.

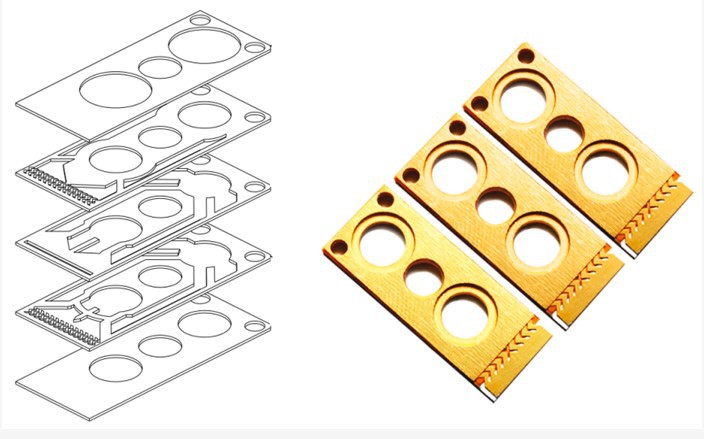

Какво е микро канал

Микро каналът е вид диоден лазерен бар за разсейване на топлината. Това е като човек да легне на леда с цялата повърхност на тялото, за да се охлади. Можете да видите от следния микроканален радиатор. Има няколко слоя дупки за разсейване на топлината. Така че с микроканалния начин диодният лазерен стек може да работи добре и да няма проблеми с изгарянето. Обикновено ние внасяхме този вид радиатор от Германия с добро качество и воден път с висока точност.



Какво е макро канал

Макро каналът е друг начин за разсейване на топлината от диоден лазер. Това е като човек да стои на леда с изстиваща повърхност на краката. Не може да се сравни с микроканален охладителен стек. Но също и този вид диоден лазерен стек с няколко дупки вътре за рециклиране на водата. Виждате, че диодните лазерни ленти са монтирани върху голяма купчина метал с покритие директно от мед. Те не могат да се свържат напълно с водния път на 100%. Така че водното охлаждане не е лесно. Също така, този вид стек изисква висока професия, за да направи дупките за охлаждане, особено за дизайна на водния път.
