Защо диодът се съхранява лесно
Зарядът за съхранение на диодите е смятан за враг, но понякога, ако искаме да го използваме, можем да "сприятелим с врага"...
Всеки тип диод се нарича "зареждане за съхранение" (зареждане на паметта), неговият ефект е, когато диода е режим на проводимост (режим на предна проводимост) от потока на натоварване, може да позволи на текущия поток не е незабавно спиране, включително различни изключване си струва да се проучи.
Основният ефект на заряда за съхранение е, че обратното напрежение на диода не се изключва веднага, а токът ще продължи да тече в обратна посока от обратната посока за ограничен период от време. За да обясним по-ясно, нека вземем една и половина схема за коригиране на вълната (схема за корекция на полу - вълнови изправители) като пример: в първия случай, ние имаме както можете да си представите идеалния диод на нулева памет за зареждане, без обратен ток, от под видимата до идеалната форма на вълната.
Бавно възстановяване диодна полувълнов изправител
В примера по-горе, когато нулевата вълна пресича нулев волта, диодният превключвател не се случва веднага, но има кратко, но значително време на обратната трансмисия;Освен това, процесът на изходната вълна на нула е много бърз, така че хармониците в честотата на възбуждане са "плодородна почва" на EMI, която може да бъде много трудна за контролиране и потискане.

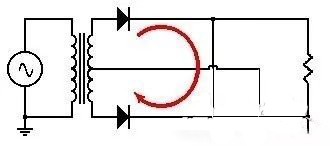

И ако не говорим за пълната токоизправител за момент, все още можете да видите обратните импулси на диодни, и тези импулси също могат да причинят импулсна късо съединение около източника на възбуждане, както е показано по-долу.
Моментна късо съединение

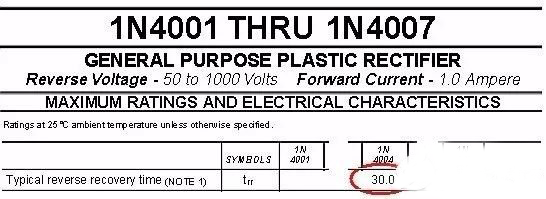

Честотата на веригата и късо съединение ток импулсът наистина ще доведе до сериозни проблеми на EMI и пулсации. Например, по-долу е показана оценка на доста бавен диод 1N4007, чието номинално време за възстановяване е 30 mu Sec.
Бавно време за възстановяване на диодни
Ако честотата на възбуждане е 60 GHZ, половината цикъл е 1/120 от втори или 8.3333 mSec, ъгъл на проводимост на обратния ток е 180 ° умножен по 30 м mu на Сек, разделен на 8.3333 mSec, резултатът е 0.648 °. Ако се прилага 120 V RMS от вида възбуждане на енергия, както и 0.648 ° възбудително напрежение: 120 * SQRT (2) * sin (0.648 °) = 1.92 V, резултатът е достатъчно, за да карам ние не искаме късо съединение на импулсен ток, като по-горе "моментна късо съединение", че червената стрелка, показана на снимката.
Бързо възстановяване диоден половин вълна изправител
До момента, такси за съхранение са били разглеждани като "врагове", но понякога, ако искаме да го използвате, ние можем да "сприятелим". Ако вземем честотата на възбуждане се увеличава от 60 Hz и 400 Hz номер на захранващия кабел за HF / VHF / UHF честотна модулация, и използва именуван yue стъпка възстановяване диод (стъпка възстановяване диод) компоненти, ние можем да получите коригиране на по-долу:
Диодна корекция на диодната полу-вълна
Тук можете да видите, диоден съхранява заряд в умишлено опъната движеща форма на движение на части в поддръжка обратен ток, до 270 ° идеал; Както видяхме, преди бавно възстановяване диод произвежда нежелана хармонична честота на възбуждане, скок диод стъпка възстановяване произвежда ние се нуждаем от хармонична честота на възбуждане, можем да направим следната диаграма на честота удвояване верига (честота мултипликатор).
Диодна честота верига с постепенен реагент
Представете си 100MHz вход, който ще произведе 300MHz изход, много красива!
И тогава ще погледнем към друг компонент- високочестотния диод. Когато честотата е достатъчно висока, зарядът за съхранение никога няма да се изтощава умишлено; Можем да използваме ПИН диода, за да приложим товара като тока на динамичната функция за импеданса и характеристиките на промяната, характеристиките на ПИН диода като променливи компоненти за затихване на сигнала RF/микровълнова фурна (елемент на RF/микровълново сигнално-затихване), за да приложите следната фигура.
